Engineering van hoogwaardige architecturale ruimtes met modulaire kastverlichtingssets

De technische basis van moderne kastverlichting

Het implementeren van een professionele kwaliteit kastverlichtingsset transformeert freeswerk van een functioneel opslagmiddel in een dynamisch architectonisch element dat de zichtbaarheid, taaknauwkeurigheid en visuele diepte verbetert. Voor het bereiken van optimale prestaties is een geïntegreerd systeem nodig dat bestaat uit laagspanningslichtmotoren, een speciale driver met constante spanning en hoogwaardige diffusiekanalen. Het selecteren van een bijpassende, modulaire lichtset levert rendement op tot 85% energiebesparing vergeleken met oudere halogeenpucks, terwijl hotspots op reflecterende stenen werkbladen of gepolijste houten planken worden geëlimineerd.

Modern architectonisch freeswerk is sterk afhankelijk van continue lineaire of precieze puntbronverlichting om te voldoen aan zowel utilitaire taakverlichtingsvereisten als accentfuncties met weinig verblinding. Bij het aanschaffen van een kastverlichtingsset bepaalt het specificeren van de juiste spanning, lumenopbrengst en Color Rendering Index (CRI) of de installatie naadloos geïntegreerd of amateuristisch overkomt. Hoogwaardige residentiële en commerciële projecten vereisen doorgaans laagspannings-DC-arrays die koeler werken en de structurele veiligheid behouden binnen ingesloten houten holtes.

Vormfactoren en architecturale toepassingen

Kastverlichtingshardware valt over het algemeen uiteen in twee verschillende categorieën, elk ontworpen voor specifieke optische doelstellingen. De keuze tussen deze vormfactoren bepaalt hoe licht interageert met verticale vlakken, werkoppervlakken en omgevingszichtlijnen.

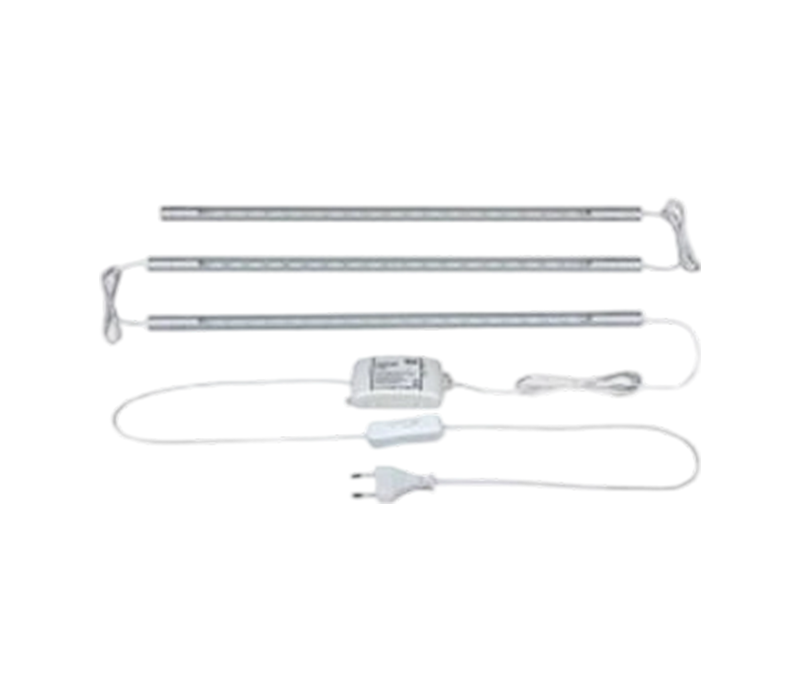

Lineaire LED-stripmatrices

Lineaire arrays zorgen voor ononderbroken, uniforme lichtstralen over de gehele overspanning van een kastenwand. Deze worden ten zeerste aanbevolen voor voedselbereidingsruimtes in de keuken, vitrines in de detailhandel en medische laboratoria waar schaduwen de veiligheid en efficiëntie in gevaar brengen. Om totale uniformiteit te garanderen, is tape met hoge dichtheid minimaal aanwezig 120 dioden per meter moet worden gecombineerd met een opalen of melkachtige PMMA-diffusor om individuele lichtpunten in één enkele straal te laten samensmelten.

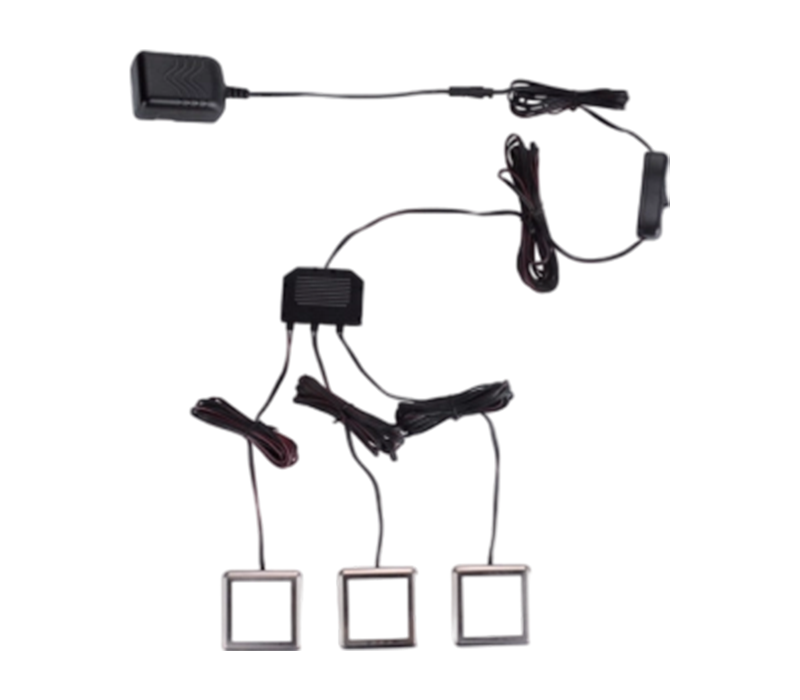

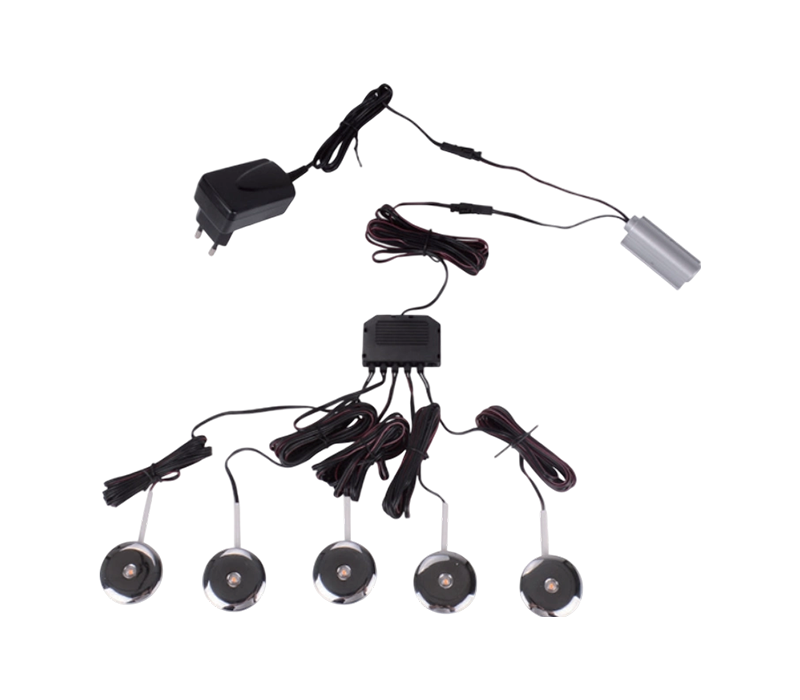

Inbouw- en opbouw-Puck-lampen

Puck-lichtsets leveren een geschulpt, gericht straalpatroon dat visuele drama's en schaduw creëert. Deze puntbronnen zijn ideaal voor gelokaliseerde nissen, curiosakasten met glazen oppervlakken en stellingen met meerdere niveaus waar algemene verlichting het contrast zou verzwakken. Voor verzonken installatie is een nauwkeurige geleiding in het kastsubstraat vereist, waarbij het verticale profiel wordt geminimaliseerd om strakke lijnen te behouden.

Kritische engineering en fotometrische statistieken

Om de kleurnauwkeurigheid en het fysieke uithoudingsvermogen te garanderen, evalueren ingenieurs en interieurontwerpers specifieke parameters in verschillende omgevingen. De onderstaande tabel geeft de prestatienormen weer die vereist zijn voor moderne architectonische ruimtes.

Door te focussen op hoge CRI-waarden wordt voorkomen dat huidtinten, voedingsmiddelen en hoogwaardige materialen er dof uitzien of verschuiven naar groen/grijze tinten. Een armatuur met een R9-waarde groter dan 80 zorgt ervoor dat dieprode tinten, natuurlijke houtnerven en levendige gerechten levensecht blijven onder normale kijkomstandigheden.

Driveroptimalisatie en dimprotocollen

Het hart van elke laagspanningskastverlichtingsset is de voeding of LED-driver. Het omzetten van 120V wisselstroom (AC) naar gestabiliseerde 12V of 24V gelijkstroom (DC) bepaalt of de installatie gedurende de gehele levensduur flikkervrij blijft.

• De 80% machtsregel: Om rekening te houden met thermische uitzetting en potentiële circuitvariaties mogen drivers nooit boven 80% van hun maximale capaciteit worden belast. Een driver van 60 Watt zou bijvoorbeeld een totale armatuurbelasting van niet meer dan 48 Watt .
• Pulsbreedtemodulatie (PWM) Dimmen: Hoogwaardige kastverlichtingssets vereisen hoogfrequente PWM-dimming om een flikkervrije schaling tot 0,1% te garanderen. Dit is van cruciaal belang om camerabanding op smartphones of digitale apparaten in commerciële omgevingen te voorkomen.
• Controleprotocollen: Drivers moeten worden geselecteerd op basis van de bestaande besturingsinfrastructuur, of ze nu integreren met voorwaartse fase TRIAC-wandschakelaars, 0-10V geautomatiseerde commerciële gebouwnetwerken of draadloze mesh-ecosystemen.

Stapsgewijs systeeminstallatieprotocol

Het realiseren van een schone, verborgen installatie die er uitziet als eigen aan de kasten, vereist nauwkeurige veldroutering, zorgvuldige lay-outplanning en doelbewust draadbeheer. De volgende procedure beschrijft een lineaire installatievolgorde onder de kast.

1. Oppervlakteprofilering en lay-outconfiguratie: Beoordeel de beoogde werkruimte en bepaal de plaatsing van de armatuur. Voor taakgebieden positioneert u de lichtset binnen het voorste derde deel van de kastvloer , waarbij het licht naar beneden op het werkgebied wordt gericht in plaats van dat de achterwand wordt gewassen.
2. Het routeren van de aluminium extrusies: Snij aluminium montagerails op de gewenste lengte. Als u verzonken profielen implementeert, gebruik dan een bovenfrees om een ​​kanaal diep genoeg uit te snijden zodat het extrusiestuk volledig gelijk ligt met de onderkant van de kast.
3. Verborgen draadbeheer: Boor kleine doorvoergaten door interne kastverdelers of dubbele bodems. Leid laagspanningsdraadverbindingen terug naar een enkele toegankelijke nutsruimte waar de centrale stroomdriver zich zal bevinden.
4. De tape monteren en afdichten: Reinig het aluminium kanaal grondig met isopropylalcohol om een goede thermische hechting te garanderen. Trek de beschermende voering los en druk de lichtstrip stevig in het kanaal, waarbij u ervoor zorgt dat er geen luchtbellen onder het PCB-substraat achterblijven.
5. Diffusoroptimalisatie en uiteindelijke integratie: Klik de lensdop van PMMA of polycarbonaat over het aluminium profiel. Sluit alle laagspanningsdraden aan op het secundaire verdeelblok van de driver, voed de netvoeding en controleer de kleurconsistentie in alle actieve lichtvelden.

Thermische techniek en levensduurfactoren

Hoewel LED-componenten aanzienlijk minder stralingswarmte genereren dan equivalenten van kwarts of gloeilampen, zijn hun interne verbindingen zeer gevoelig voor thermische degradatie. Het gebruik van een lichttapestrip zonder behuizing in een gesloten houten kast kan de interne diodetemperaturen voorbij hun veilige drempel brengen, waardoor de lumendegradatie wordt versneld en kleurverschuiving ontstaat.

De noodzaak van geanodiseerde aluminium extrusies

Aluminium kanalen dienen als essentiële koellichamen voor moderne verlichtingssets. Door een LED-tape met hoog rendement rechtstreeks op hout of laminaat te monteren, wordt de warmte vastgehouden, waardoor de zelfklevende achterkant kan worden aangetast en de levensduur van de diodes kan worden verkort. Door gebruik te maken van structurele geanodiseerde aluminium kanalen blijven de bedrijfstemperaturen van de diode behouden ruim onder de 60 graden Celsius , waarbij de gespecificeerde operationele curve van 50.000 uur van de chip behouden blijft.

Preventie van spanningsval over langere systeemlengtes

Bij het in serie schakelen van meerdere kastverlichtingssets zorgt de weerstand in de dunne koperen sporen van de printplaat voor een merkbare spanningsval. Dit komt tot uiting in een geleidelijk verlies van helderheid aan het einde van de run. Om dit te voorkomen loopt overschrijding 5 continue meters moeten een 24V-architectuur gebruiken in plaats van 12V, of worden aangesloten in een parallelle homerun-configuratie terug naar het klemmenblok van de driver.
